Kis hely. Tiszta feladat.4 × 10 m javasolt szalaghossz, összesen 2400 pixel 60 LED/m mellett.
SPI CONTROLLER · MINI / MAXI
Válassz méretet
a fénynek.
Négy kimenet egy kis dobozban.
Vagy tizenhat egy teljes rendszerhez.
Az Art-Net node-ok közös hálózatba és segédprogramba illeszthetők. A Mini Standalone saját webes pultot és Master/Slave funkciót ad. A Mini SPI- vagy DMX-kimenettel, Art-Net node és Standalone kivitelben is elérhető. A Maxi a bővíthető LED- és DMX-platform.
ETHERNET + WI-FI↗ART-NET↗KÖZÖS SEGÉDPROGRAM↗1020 PIXEL / SPI OUT
MINI · SPI VAGY DMX · NODE VAGY STANDALONE
Négy kivitel.
Egyértelmű választás.
Art-Net forrást kötnél rá, vagy saját webes pultról vezérelnél? A Standalone kivitelek nem fogadnak Art-Net bemenetet; egymással Master/Slave módban működhetnek együtt.
| Tulajdonság | Mini SPI Art-Net Node | Mini DMX Art-Net Node | Mini SPI Standalone | Mini DMX Standalone |
|---|---|---|---|---|
| SPI LED-out | 4 kimenet | Nincs | 4 kimenet | Nincs |
| DMX-out | Nincs | 4 × 512 csatorna | Nincs | 4 × 512 csatorna |
| Art-Net bemenet | Ethernet / Wi-Fi | Ethernet / Wi-Fi | Nincs | Nincs |
| Saját HTTP webes fénypult | HTTP-kezelőfelület | HTTP-kezelőfelület | Igen | Igen |
| Master/Slave vezérlők között | — | — | Igen | Igen |
| PoE Ethernet opció | — | +15 000 Ft bruttó | — | +15 000 Ft bruttó |
| LED Studio szoftver opció | +25 000 Ft bruttó | Nem szükséges | — | — |
| 8 órás akkumulátorcsomag | Ehhez nem választható | Ehhez nem választható | +20 000 Ft bruttó | +20 000 Ft bruttó |
| Bruttó alapár | 50 000 Ft | 50 000 Ft | 95 000 Ft | 95 000 Ft |
| Kiválasztás | Ezt választom ↗ | Ezt választom ↗ | Ezt választom ↗ | Ezt választom ↗ |

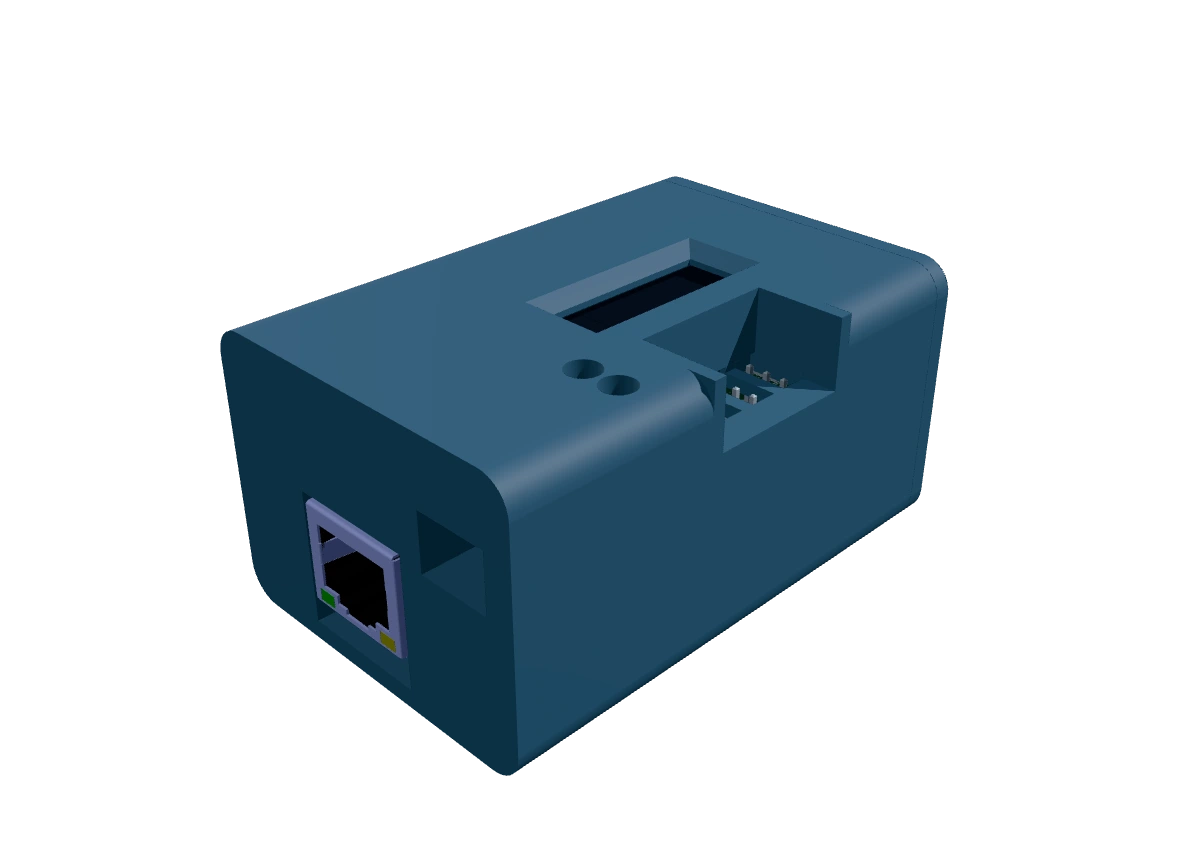

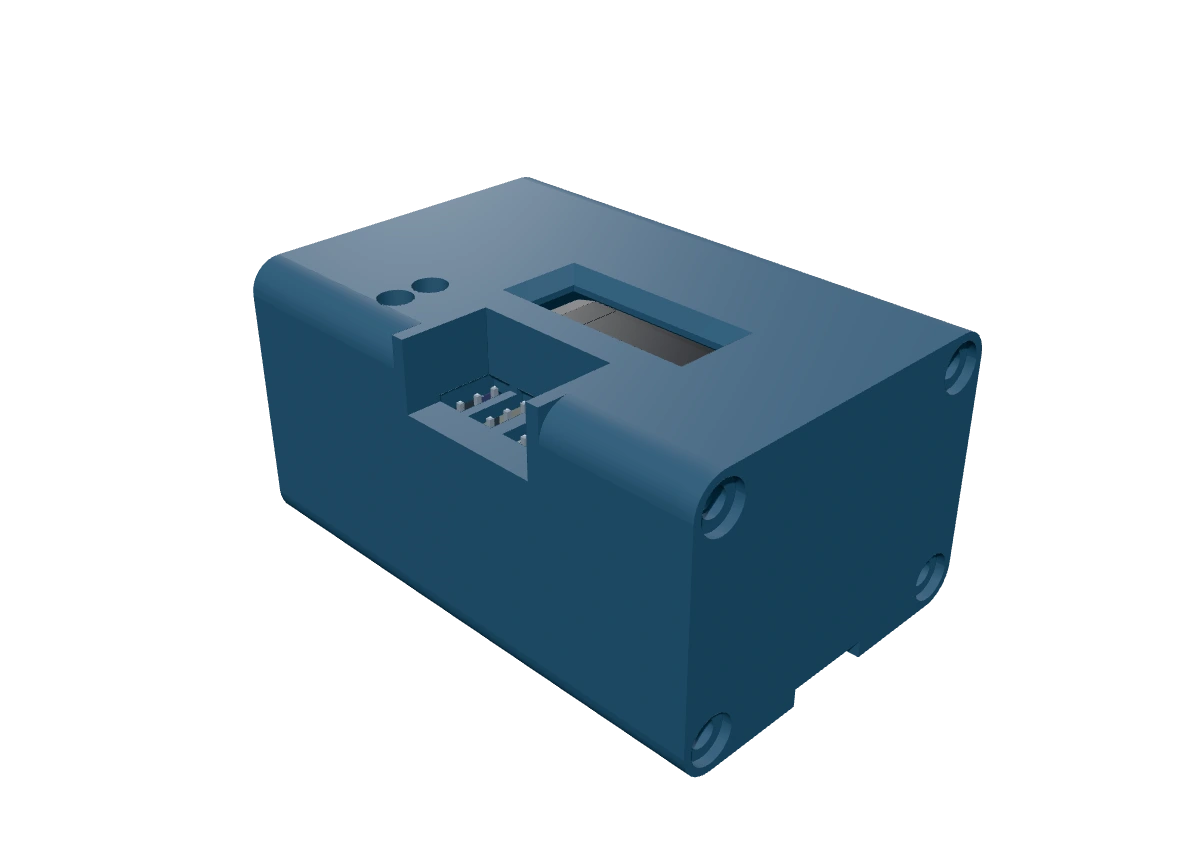

A képek a Mini SPI házmodelljét mutatják. A DMX-kivitel csatlakozókiosztása eltér. A két Mini DMX-kivitelhez PoE Ethernet +15 000 Ft. DMX Node + PoE: 65 000 Ft; DMX Standalone + PoE: 110 000 Ft; akkumulátorral és PoE-vel: 130 000 Ft bruttó. A Standalone PoE mellett sem fogad Art-Net bemenetet. Az akkumulátor üzemideje a vezérlőre vonatkozik, a LED-ek tápellátása külön szükséges.
A KÜLÖNBSÉGEK, EGY HELYEN
Ugyanaz az irány.
Más lépték.
A Mini Art-Net node vagy önálló, webes pultos vezérlő lehet, SPI- vagy DMX-kimenettel. A Maxi a nagyobb installációt, a helyi kezelést és a választható bővítéseket is kiszolgálja.
| Tulajdonság | KOMPAKT NODEMini | BŐVÍTHETŐ PLATFORMMaxi |
|---|---|---|
| SPI LED-kimenet | SPI kivitel: 4 csatorna | 16 csatorna · 2 × 8 |
| Maximum / kimenet | SPI: 1020 pixel · 17 m, 60 LED/m-nél | SPI: 1020 pixel · 17 m, 60 LED/m-nél |
| Javasolt / kimenet | SPI: 600 pixel · 10 m, 60 LED/m-nél | SPI: 600 pixel · 10 m, 60 LED/m-nél |
| Összes pixelkapacitás | SPI: 4080 max. / 2400 javasolt | 16 320 max. / 9600 javasolt |
| Art-Net fogadása | Node: Ethernet és 2,4 GHz Wi-Fi b/g/n. Standalone: nincs Art-Net in. | Ethernet és 2,4 GHz Wi-Fi b/g/n |
| Saját HTTP-felület | Igen · kezelés és konfigurálás | Igen · a kivitel funkciói szerint |
| Központi segédprogram | Art-Net node: hálózati kezelés és vezérlés | Ugyanabban a programban kezelhető és vezérelhető |
| Helyi kijelző | IP-cím és állapot váltakozva | 3,5″ érintőkijelzős kezelőfelület |
| Önálló vezérlés / show | Node: külső Art-Net forrás. Standalone: saját HTTP-pult és Master/Slave. | SD-opcióval SPI-show; Standalone kivitelben DMX-show is |
| DMX-kimenet | DMX kivitel: 4 × 512 csatorna, SPI LED-out nélkül | LED kivitelhez +2 DMX; bővítővel összesen 10 DMX |
| Processzor | 1 kétmagos, 32 bites fő CPU · 240 MHz | 1 fő CPU · 240 MHz; 10 DMX-es kivitelben második CPU · 133 MHz |
| Dobozméret | 72 × 48,5 × 36,6 mm a v8 házmodell szerint | A választott kivitel szerint |
| Bruttó hardverár | Art-Net node: 50 000 Ft Standalone: 95 000 Ft | LED: 170 000 Ft Full, 16 SPI + 10 DMX: 290 000 Ft |
A méteradatok 60 LED/m sűrűségre vonatkoznak. A 17 m a pixelkapacitásnak megfelelő szalaghossz, nem garantált adatkábel-távolság. A betáplálást és a jelvezetést külön meg kell tervezni. A Maxi képe a Full kivitel látványterve; az egyes csomagok csatlakozókiosztása eltér.
MINDKÉT MÉRETNÉL UGYANAZ AZ ALAPELV
600 pixel a javaslat.
1020 a felső határ.
60 LED/m-es szalagból csatornánként 10 méterrel érdemes tervezni. A betáplálás és vezérlés kialakítása miatt ezt javasoljuk a maximális, 17 méteres hossz helyett.
10 m · 600 pixel · JAVASOLT+7 m · kapacitástartalék
0 m17 m / 1020 pixel maximum
16 × 10 m javasolt szalaghossz, összesen 9600 pixel 60 LED/m mellett.
A node adatot vezérel. A LED-szalag tápellátását, betáplálási pontjait és közös földelését a terheléshez kell kialakítani.
KÉT MÉRET. EGY ÖKOSZISZTÉMA.
Melyik illik
a projektedhez?
MINI · SPI / DMX · NODE / STANDALONE
Négy kimenet, négy kivitel.
Négy SPI LED- vagy négy DMX-kimenet. Art-Net node 50 000 Ft-ért, saját webes pultos Standalone 95 000 Ft-ért. A Standalone-hoz 8 órás akkumulátorcsomag választható +20 000 Ft-ért.
50 000 Ft-tól bruttó · Art-Net nodeA Mini részletesen ↗MAXI · LED + DMX + SHOW-OPCIÓK
Amikor együtt nő a rendszer.
Nagyobb pixel-felület, LED és DMX együtt, érintőkijelző vagy opcionális SD-showmentés. A megfelelő kivitel és bővítések egy konfigurátorban.
170 000 Ft-tól bruttó · LED kivitelMaxi kivitelek és opciók ↗A TARTALOM ÉS A KIMENET TALÁLKOZIK
LED Studio.
Mini. Maxi. Egy projekt.
A LED Studio VJ-látványt, effektet, videót és cue-műsort küldhet Art-Neten. A Mini SPI Art-Net node és a Maxi LED kivitele a LED Studio Art-Net kimenetéről vezérelhető; a közös segédprogrammal a node-ok hálózati kezelése és vezérlése is egy platformra kerül.
A LED Studio külön 25 000 Ft bruttó, a Mini SPI Art-Net node mellé választható. A csak DMX-kimenetes Mini Art-Net node mellé nem szükséges. Az Art-Net node-okat külső forrás vezérli. A Mini Standalone saját HTTP webes fénypulttal és Master/Slave funkcióval működik; nem fogad Art-Net bemenetet.
